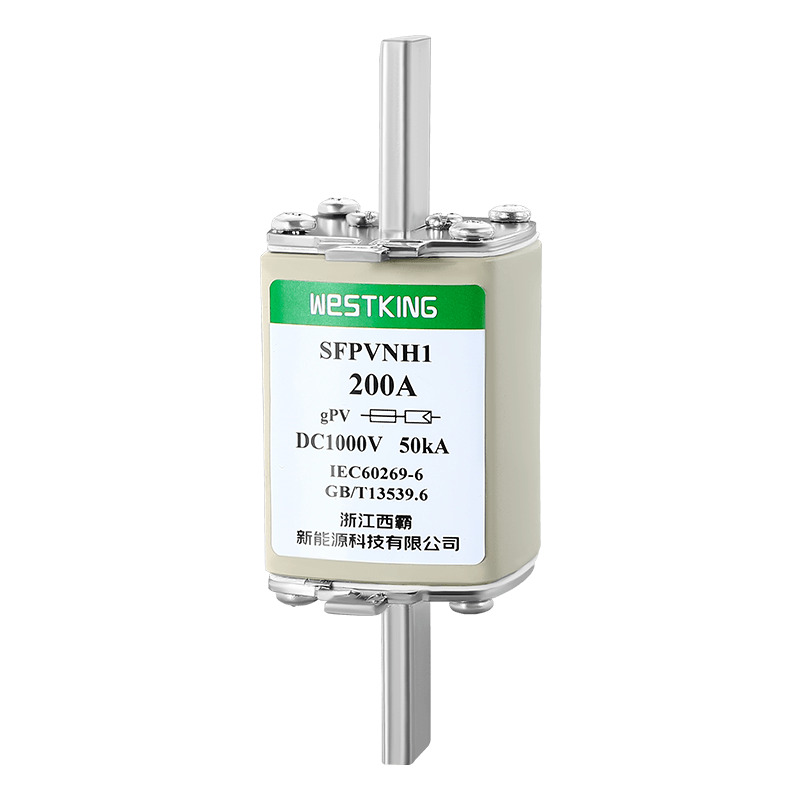

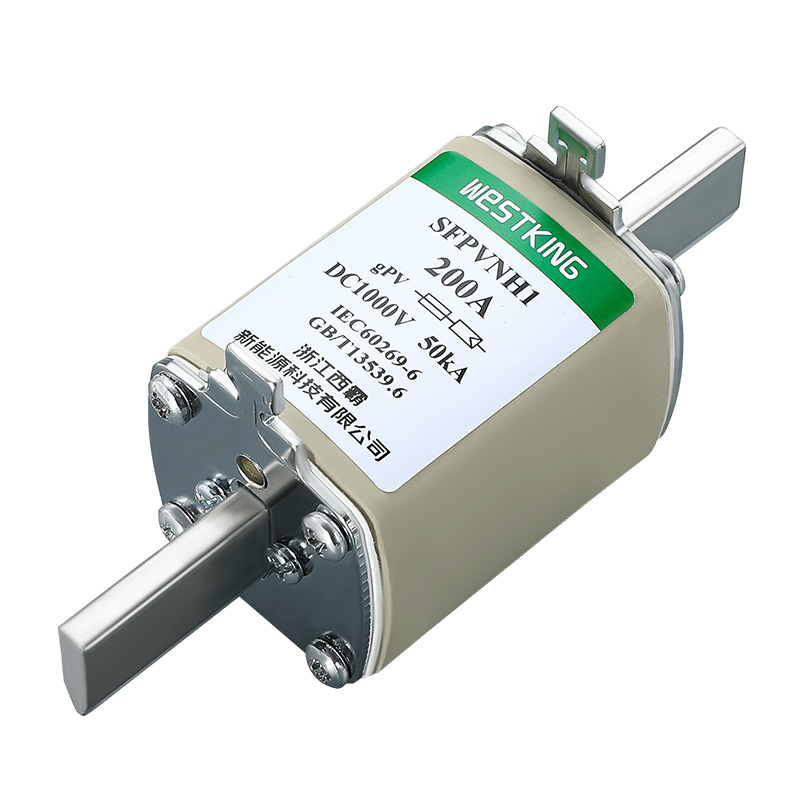

Fotovoltaik sistemlərin qorunması üçün hazırlanmış WESTKING SFPVNH1 fotovoltaik (PV) qoruyucu seriyası
xüsusi bir həll kimi dayanır. Bir PV zənciri boyunca günəş panellərində qısa qapanmalara sürətlə cavab vermək üçün hazırlanmış, WESTKING-dən olan bu qoruyucu keçidlər PV zəncirindəki kabellərin qorunmasında mühüm rol oynayır və qəti şəkildə əsas qoruyucu kimi xidmət edir.WESTKING SFPVNH1 fotovoltaik (PV) qoruyucu seriyası
xüsusi olaraq fotovoltaik sistemlərin qorunması üçün nəzərdə tutulmuşdur. PV zəncirində günəş panelində qısaqapanma baş verdikdə, WESTKING SFPVNH1 qoruyucu keçidləri PV zəncirindəki kabelləri effektiv şəkildə qoruyur (əsas qoruyucu kateqoriyası). Bu qoruyucular seriyası nəinki qlobal miqyasda PV qoruyucu ölçüsü seçimimizi genişləndirir, həm də hər iki IEC 60269-6 PV standartlarına uyğun olan gPV tipini qəbul edir. Bundan əlavə, bu qoruyucular həmçinin asanlıqla birbaşa montaj üçün çıxarıla bilən bıçaqlara malikdir. Onların əsas xüsusiyyətlərinə dünya səviyyəsində uyğunluq, aşağı nasazlıq cərəyanını kəsmə qabiliyyəti, temperatur dövrü müqaviməti, uzadılmış sistemin ömrü üçün davamlı tikinti, minimum enerji itkisi ilə yüksək səmərəlilik və kompakt yer. WESTKING SFPVNH1 fotovoltaik qoruyucu seriyası iki versiyada mövcuddur: düz bıçaq və birbaşa montaj, müxtəlif fotovoltaik sistem tətbiqlərinin müxtəlif ehtiyaclarına cavab verir.
• Nominal gərginlik: | 1000Vdc |
• Nominal cərəyanlar: | 40A...160A |
• İstifadə kateqoriyası: | gPV |
• Nominal qırılma qabiliyyəti: | 50kA |
• Minimum fasilə reytinqi: | 1.35·In |
• Qoruyucu olmayan cərəyan: | 1.13 · In |
• Saxlama temperaturu: | -40 ° C ... 90 ° C |
•İş temperaturu: | -40 ° C ... 85 ° C |
•Ətraf mühitin temperaturu 25°C-dən çox olduqda, lütfən, WESTKING Solar qoruyucu temperatur korreksiyası cədvəlinə baxın.
IEC/EN 60269-1 Sigorta keçidləri - ümumi tələblər
IEC/EN 60269-6 Günəş fotovoltaik sistemləri üçün qoruyucu keçidlər
UL248-19 Fotovoltaik qoruyucu keçidlər
RoHS Uyğundur
Qlobal miqyasda geniş şəkildə qəbul edilir
Aşağı nasaz cərəyanları kəsməyə qadirdir
Temperatur dövranlarına təsirli şəkildə dözür
Sistemin uzunömürlülüyünü artırmaq üçün davamlılıqla qurulmuşdur
Minimum enerji itkisi ilə yüksək səmərəlilik
Yerə qənaət edən quraşdırma üçün kompakt dizayn
İnverter DC girişləri üçün qorunma
Yenidən birləşdiricilər üçün müraciətlər (alt kombinator, massiv birləşdirici, master birləşdirici)
Bütün fotovoltaik tətbiqlər üçün uyğundur
is09001 iatf16949
Çin
Nominal cərəyan | I2t(A2s) | Güc itkisi (w) 1.0 In | Xalis çəki | |
Ərimə | Təmizləmə | |||
40A | 140 | 1200 | 8.0 | 427 q |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Təsvir:
1. Qoruyucu -5°C-dən 40°C-dək olan temperatur intervalında normal işləyir və əlavə düzəliş tələb olunmur.
2.İcazə verilən istifadə şərtləri -40°C ilə 85°C arasındadır.
3.İcazə verilən istifadə şərtləri daxilində bu cədvələ baxın.
1000Vdc NH0 gPV Fuse Link 1000VDC gərginlik platformasında istifadə üçün WESTKING New Energy Technology Co., Ltd. tərəfindən işlənib hazırlanmış və istehsal edilmiş yığcam və yüksək keyfiyyətli məhsuldur. 40A-100A gərginlik platforması ilə bu qoruyucu keçid kiçik ölçüsü və yüksək seqmentasiya qabiliyyəti sayəsində kombinator qutusu tətbiqlərində yerə qənaət etmək üçün nəzərdə tutulmuşdur. Qısa müddətdə dövrəni tez kəsməyə qadirdir, avadanlığı həddindən artıq cərəyan və qısaqapanma xətaları nəticəsində yaranan zədələrdən effektiv şəkildə qoruyur. Yüksək keyfiyyətli materiallardan hazırlanmış bu qoruyucu keçid əla etibarlılıq və uzun xidmət müddəti təklif edir.
