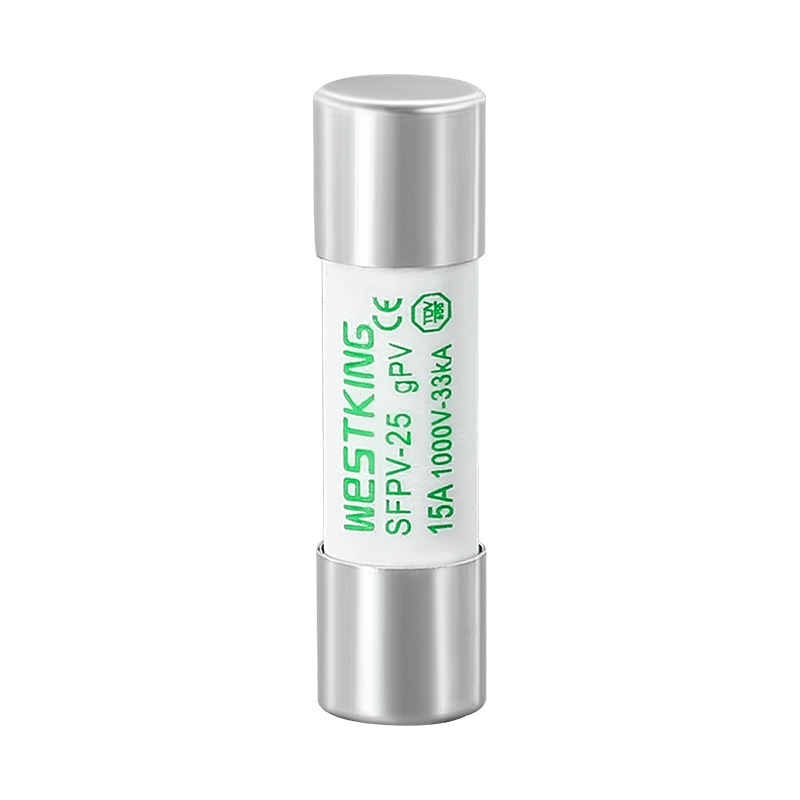

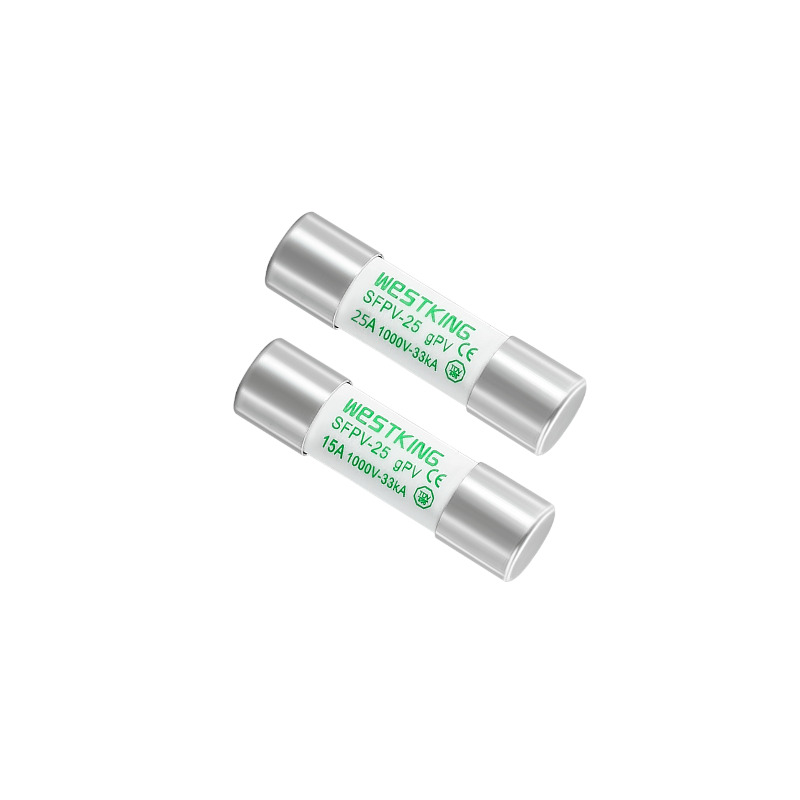

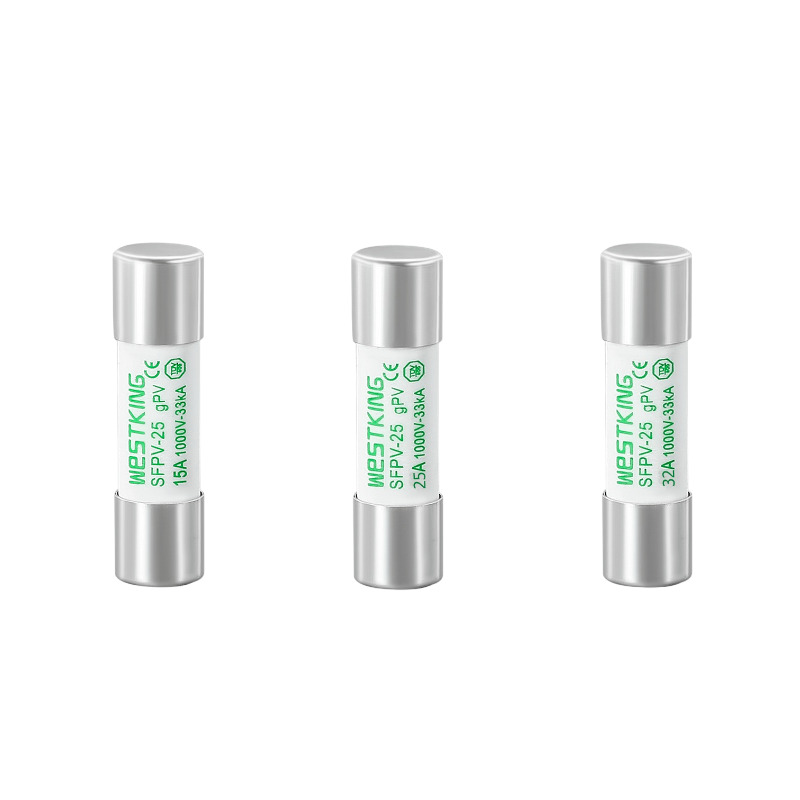

1000Vdc 10x38mm GPV PV Sigorta Bağlantısı

Fotovoltaik sistemləri qorumaq üçün xüsusi olaraq hazırlanmış Westking Model SFPV-251000Vdc 10x38mm GPV PV Sigorta Bağlantısıfotovoltaik tətbiqlərin təhlükəsizliyini təmin etmək üçün nəzərdə tutulmuş PV qoruyucu seriyasıdır. Onun təkmilləşdirilmiş konstruksiyası temperatura və cərəyan dövriyyəsinə qarşı əla müqavimət göstərir və sistemin uzunömürlülüyünə kömək edir. 1000VDC reytinqi ilə Model SFPV-25 qoruyucunun nominal cari dəyərindən 1,35 dəfə aşağı minimum qırılma qabiliyyətinə malikdir. Bu, PV massivləri tərəfindən yaradılan tipik aşağı nasaz cərəyan şəraitində belə təhlükəsiz dövrə kəsilməsinə imkan verir. Westking's Protection qoruyucu xətti ilə şəbəkədən kənar və ya şəbəkəyə bağlı PV sisteminizi gözlənilməz torpaq nasazlıqlarından və xətt nasazlıqlarından qoruyun.

1000Vdc 10x38mm GPV PV Sigorta BağlantısıTexniki məlumat

•Əgər ətraf mühitin temperaturu 25°C-dən yüksəkdirsə, lütfən, WESTKING-in qoruyucu temperaturun korreksiyası əmsalı cədvəlinə və istifadəçi təlimatına baxın.

1000Vdc 10x38mm GPV PV Sigorta BağlantısıStandartlar

IEC/EN 60269-1 Sigorta keçidləri - ümumi tələblər

IEC/EN 60269-6 Günəş fotovoltaik sistemləri üçün qoruyucu keçidlər

UL248-19 Fotovoltaik qoruyucu keçidlər

RoHS Uyğundur

1000Vdc 10x38mm GPV PV Sigorta BağlantısıƏSAS XÜSUSİYYƏTLƏR/ÜSTÜNLƏR

Qeyri-adi dərəcədə aşağı xəta cərəyanını kəsmə qabiliyyəti

Sistemin ömrünü uzatmaq üçün möhkəm konstruksiya

Temperaturun dəyişməsinə qarşı davamlıdır

Ekstremal temperaturda etibarlı performans təmin edilir

1000Vdc 10x38mm GPV PV Sigorta BağlantısıTƏTBİQLƏR

In-line PV modulları üçün qorunma

Kombinator qutusu tətbiqləri üçün uyğundur

Bütün fotovoltaik sistemlərə tətbiq olunur

PV sistemlərinin simli/massiv səviyyəsində qoruma təmin edir

İnverterlər və batareyanın doldurulması nəzarətçiləri ilə uyğun gəlir

Sertifikatlar

TUV CE

is09001 iatf16949

Mənşə

Çin

t-I xüsusiyyətləri

Ölçülər (mm)

Uyğun FUSE əsasları

temperaturun korreksiyası əmsalı cədvəli

Təsvir:

1. Qoruyucu -5°C-dən 40°C-dək olan temperatur intervalında normal işləyir və əlavə düzəliş tələb olunmur.

2.İcazə verilən istifadə şərtləri -40°C ilə 85°C arasındadır.

3.İcazə verilən istifadə şərtləri daxilində bu cədvələ baxın.

istifadəçi kitabçası

Bu təlimat gPV 1000Vdc 10x38 mm qoruyucu keçidi və günəş fotovoltaik enerji istehsalının qorunması məqsədləri üçün nəzərdə tutulmuş qoruyucu tutucu üçün nəzərdə tutulub.

1.İş şəraiti

1.1 Ətraf mühitin temperaturu

Normal istifadə şərtləri: Ətraf havanın temperaturu 40°C-dən çox deyil; 24 saat ərzində ətraf mühitin orta temperaturu 35 ° C-dən çox deyil, il ərzində daha aşağı orta qiymətlə ölçülür; minimum ətraf hava temperaturu -5 ° C-dən az deyil. İcazə verilən istifadə şərtləri: -40°C - 85°C.

1.2 Hündürlük

Normal istifadə şərtləri: Quraşdırma hündürlüyü 2000m-dən çox deyil. İcazə verilən istifadə şərtləri: 2000m - 4500m. Hündürlük parametrinin korreksiyası: Daha yüksək hündürlük ilk növbədə izolyasiyanın deqradasiyasına, zəif istilik yayılması şəraitinə və hava təzyiqinin dəyişməsinə gətirib çıxarır.

a) Hündürlükdə hər 100 metr artım üçün qoruyucunun temperaturu 0,1k - 0,5k artır.

b) Hündürlüyün hər 100 metr artması üçün ətraf mühitin orta temperaturu təxminən 0,5k azalır.

c) Ümumiyyətlə, açıq mühitlərdə istifadə olunan qoruyucular yüksəkliyin nominal cərəyana təsirini nəzərə almaya bilər və yenə də standart şərtləri seçə bilər.

d) Qapalı mühitlərdə istifadə olunan qoruyucular, əgər korpusun ətraf havanın temperaturu və ya daxili temperatur yüksəklik ilə əhəmiyyətli dərəcədə azalmırsa və hələ də 40°C-dən yuxarı qalxa bilirsə, nominal cərəyanı azaltmalıdır. Hündürlüyün hər 1000 metr artması üçün nominal cərəyan 2% - 5% azalır.

1.3 Atmosfer şəraiti

Normal istifadə şərtləri: Hava təmiz, nisbi rütubət 40°C ətraf mühitin temperaturunda 50%-dən çox olmayan; aşağı temperaturda daha yüksək nisbi rütubətə icazə verilir; bu şəraitdə temperaturun dəyişməsi səbəbindən arabir orta dərəcədə kondensasiya baş verə bilər. Normal istifadə şərtləri: Əhəmiyyətli kondensasiya yoxdur, nisbi rütubət 95%-ə qədərdir.

2. Quraşdırma Şərtləri

Sigorta üfüqi və ya şaquli şəkildə quraşdırılmalıdır, faktiki vəziyyətdən asılı olaraq xüsusi quraşdırma ilə. Elektrik boşluqları 8 mm-dən az olmamalıdır və sürüşmə məsafəsi 10 mm-dən az olmamalıdır. PV Sigortanın quraşdırma kateqoriyası III sinifdir. Quraşdırma şərtləri aşağıdakılardır:

a) Əhəmiyyətli vibrasiya və zərbə olmayan yerdə.

b) Partlayış təhlükəsi olmayan və metalları korlaya bilən və ya izolyasiyanı məhv edə bilən qaz və ya toz olmayan mühitdə (keçirici toz da daxil olmaqla).

c) Yağış və qar daxil olmayan yerdə.

3. Quraşdırma üsulu:

a) TH35 standart dəmir yolu quraşdırılması;

b) Vida spesifikasiyası: M5;

c) Tövsiyə olunan quraşdırma anı: 2,0 N·m;

d) Torka dözümlülük: ± 3%.

4. Qablaşdırma və Saxlama

Qablaşdırma: WESTKING-dən olan PV qoruyucuları yağış, nəmə davamlılıq və kövrəklik üçün təhlükəsizlik etiketləri ilə büzməli kağız daxili qutularda və xarici kartonlarda gəlir.

Saxlama: Temperatur: -40°C - 40°C; Nisbi rütubət 40°C-də 70%-dən, 30°C-də 80%-dən, 20°C-dən aşağı olduqda isə 90%-dən çox deyil; nəmə davamlı, maye su ilə təmasdan və nəm udma səbəbiylə deformasiyadan qaçın; odadavamlı.

5. İstifadə və Baxım

PV qoruyucuları təhlükəsiz istifadəni təmin etmək üçün bərkidicilərin vəziyyətini yoxlayaraq peşəkar işçilər tərəfindən müntəzəm olaraq təmizlənməli və onlara qulluq edilməlidir. PV Fuse linki əridikdə onu WESTKING-dən olan PV Sigorta ilə əvəz etmək tövsiyə olunur. Qoruyucu elementi dəyişdirərkən, lütfən, PV Sigorta tutucusundan toz və digər çirkləndiriciləri təmizləyin

Zəhmət olmasa bu təlimatı diqqətlə oxuyun, çünki o, qoruyuculardan düzgün istifadə etməyə kömək edəcəkdir. WESTKING New Energy Technology Co., Ltd. müştərilərimizə yüksək keyfiyyətli qoruyucular təqdim etməklə yanaşı, həm də elektrik təhlükəsizliyi məsələlərini həll etməkdə istifadəçilərə kömək etmək üçün hərtərəfli texniki xidmətlər təklif edir. Çində DC qoruyucularını tədqiq edən və istehsal edən ilk şirkət olaraq, WESTKING yeni enerji elektrik sahəsi üçün üstün qoruyucu məhsulları təmin etməyə sadiq qalır.
