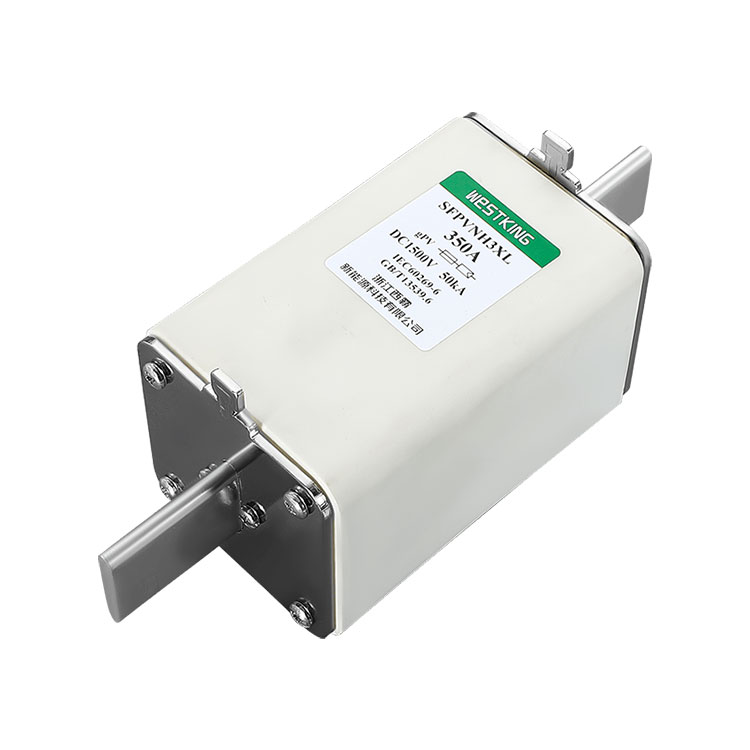

NH3XL GPV 1500VDC Sigorta Bağlantısı

Fotovoltaik enerji istehsal sistemləri daxilində, WESTKING-in qoruyucularıNH3XL GPV 1500VDC Sigorta Bağlantısısxemlərin və avadanlıqların həddindən artıq cərəyan və qısaqapanma hadisələri nəticəsində yarana biləcək potensial zədələrdən qorunmasında mühüm rol oynayır. Bu qoruyucular fotovoltaik qurğuların müxtəlif seqmentlərində, o cümlədən hüceyrə simli sxemləri, çevirici giriş/çıxış sxemləri, batareya doldurma sxemləri və şəbəkəyə qoşulmuş çevirici sxemləri üzrə geniş tətbiq tapır.

Sorğu göndərin

Məhsul təsviri

Fotovoltaik enerji istehsal sistemlərində, WESTKING-in qoruyucularıNH3XL GPV 1500VDC Sigorta Bağlantısıəsasən dövrələri və avadanlıqları həddindən artıq cərəyan və qısaqapanma cərəyanları nəticəsində yaranan zədələrdən qorumaq üçün istifadə olunur. Bu qoruyucular sistemin etibarlılığını və dayanıqlığını artırmaq üçün fotovoltaik hüceyrə simli sxemlərində, çeviricinin giriş/çıxış sxemlərində, batareyanın doldurulma sxemlərində və şəbəkəyə qoşulmuş çevirici sxemlərində və s.-də geniş istifadə olunur. WESTKING-in qoruyucuları yüksək keyfiyyətli materiallardan hazırlanır və müxtəlif ssenarilərin ehtiyaclarını ödəyə bilən yüksək performansa, asan quraşdırmaya və yığcam dizayna malik incə sənətkarlıqla istehsal olunur.

NH3XL GPV 1500VDC Sigorta BağlantısıTexniki məlumat

• Nominal gərginlik:	1500Vdc
• Nominal cərəyanlar:	350A...630A
• İstifadə kateqoriyası:	gPV
• Nominal qırılma qabiliyyəti:	50kA
• Minimum fasilə reytinqi:	1.35·In
• Qoruyucu olmayan cərəyan:	1.13 · In
• Saxlama temperaturu:	-40 ° C ... 90 ° C
•İş temperaturu:	-40 ° C ... 85 ° C

•Ətraf mühitin temperaturu 25°C-dən çox olduqda, lütfən, WESTKING Solar qoruyucu temperatur korreksiyası cədvəlinə baxın.

NH3XL GPV 1500VDC Sigorta BağlantısıStandartlar

IEC/EN 60269-1 Sigorta keçidləri - ümumi tələblər

IEC/EN 60269-6 Günəş fotovoltaik sistemləri üçün qoruyucu keçidlər

UL248-19 Fotovoltaik qoruyucu keçidlər

RoHS Uyğundur

NH3XL GPV 1500VDC Sigorta BağlantısıƏSAS XÜSUSİYYƏTLƏR/ÜSTÜNLƏR

Yüksək gərginliyə davamlı alüminium keramika

Aşağı nasaz cərəyanları kəsməyə qadirdir

Aşağı temperatur artımı

Dəqiq möhürlənmiş qoruyucu element

Aşağı enerji istehlakı

NH3XL GPV 1500VDC Sigorta BağlantısıTƏTBİQLƏR

İnverterlər və batareya doldurma nəzarətçiləri ilə uyğun gələn bu cihaz PV modulları üçün mühafizəni təmin edir və kombinator qutusu tətbiqləri üçün uyğundur.

Bütün fotovoltaik sistemlərdə istifadə üçün uyğundur, o, PV sistemlərinin simli/massiv səviyyəsində qoruma təklif edir.

Sertifikatlar

• is09001 iatf16949

Mənşə

Çin

ELEKTRİK XÜSUSİYYƏTLƏRİ

Nominal cərəyan	I2t(A2s)		Güc itkisi (w) 1.0 In	Xalis çəki
Nominal cərəyan	Ərimə	Təmizləmə	Güc itkisi (w) 1.0 In	Xalis çəki
350A	44000	136000	80	1600 q
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126
