Westking-in ən son yeniliyini təqdim edirik: hər şeyi əhatə edən qoruyucu tutucu seriyası
fotovoltaik sistemin qorunması üçün hazırlanmışdır. Dəqiqliklə hazırlanmış 10X38 mm fotovoltaik qoruyucu tutucu seriyası fotovoltaik sistemləri qorumaq üçün məqsədyönlü şəkildə qurulmuşdur. Modul dizaynı ilə öyünən bu qoruyucu sahibləri, IP20 qoruma reytinqi təklif edərkən, ciddi IEC və UL standartlarına cavab verən təhlükəsizlik və istifadəçi rahatlığına üstünlük verir. Onları bir-birindən fərqləndirən onların intuitiv qoruyucu dəyişdirmə funksiyasıdır ki, bu da sadə texniki qulluq üçün zərif toxunuş tələb edir.Westking innovativ və hərtərəfli qoruyucu tutucunu təqdim edir

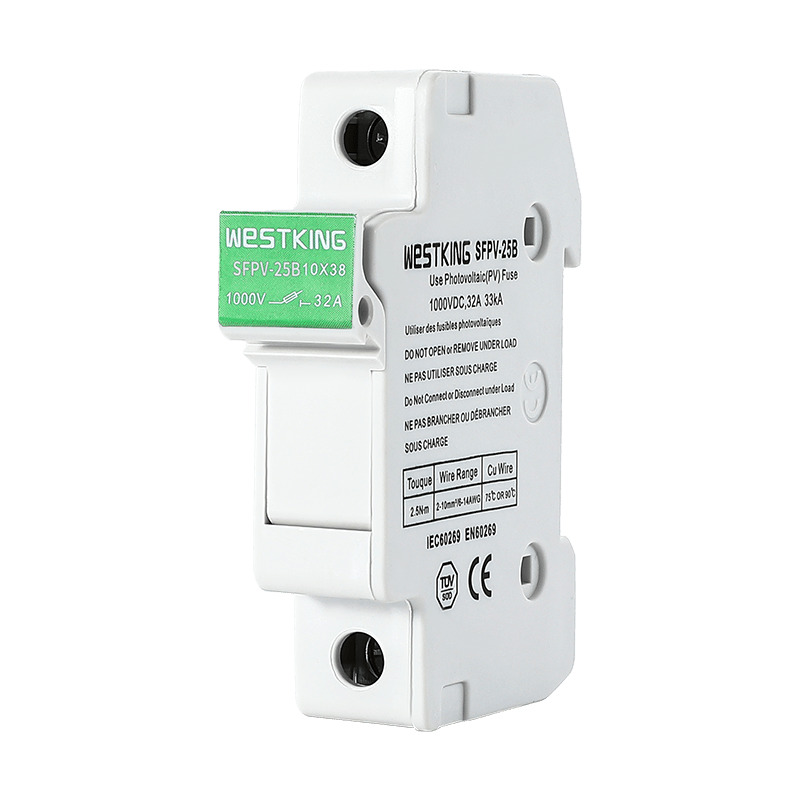

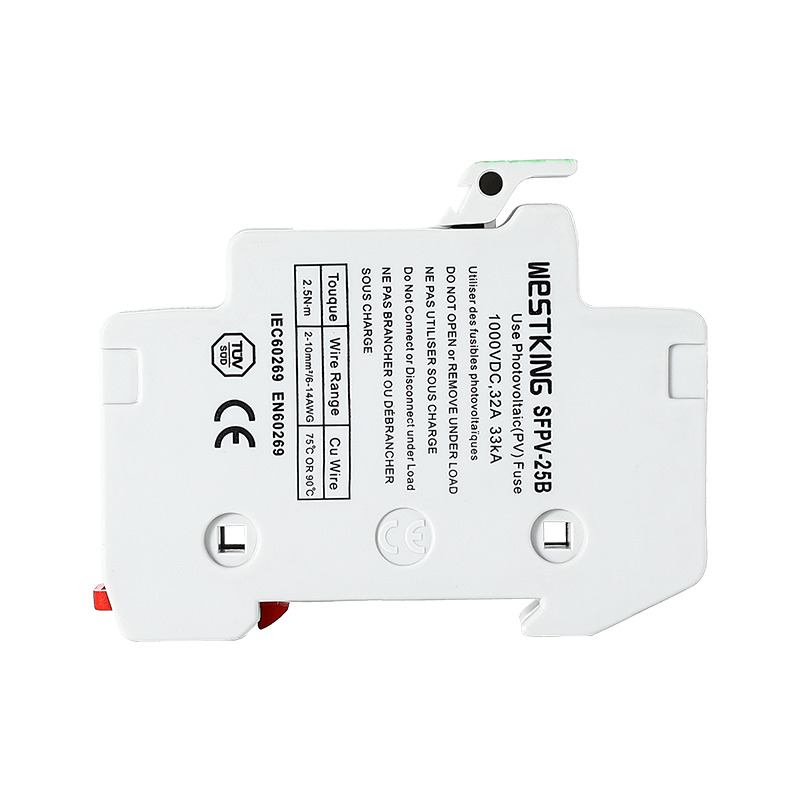

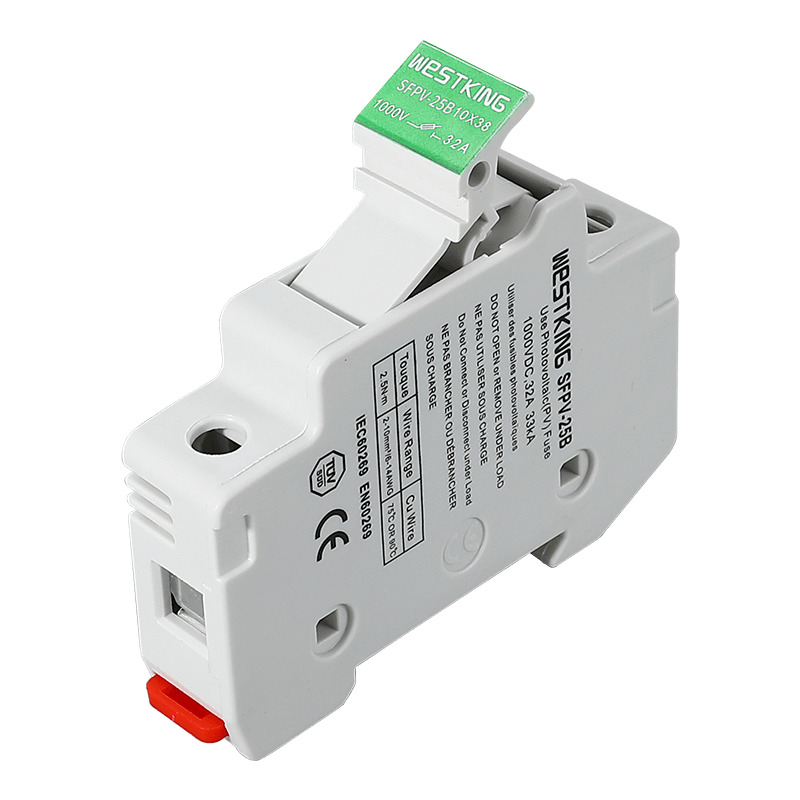

məhsullar. 10X38 mm fotovoltaik qoruyucu tutucu seriyası fotovoltaik sistemlərin qorunması üçün xüsusi olaraq hazırlanmışdır. Modul dizaynı ilə bu qoruyucu tutucular təhlükəsizdir və istifadəsi asandır, IEC və UL standartlarına uyğundur, IP20 qoruma reytinqi təklif edir və qoruyucu dəyişdirmə funksiyasını ehtiva edir (sadəcə yüngül bir kran tələb olunur). 10X38 mm PV qoruyucu tutucu seriyası vizual qoruyucu qırılma göstəricisi ilə və ya olmadan mövcuddur və bir qütblü dizaynda seçilə bilər. Sərt və davamlı termoplastik materialdan hazırlanmış Westking-in məhsullar seriyası sabitlik və davamlılığı təmin edir.Xüsusi tövsiyə: Fotovoltaik sisteminiz üçün hərtərəfli qorunma təmin etmək üçün Westking-in 10X38mm PV qoruyucu tutucularını müvafiq qoruyucularla birlikdə istifadə edin.
• Nominal gərginlik: | 1000Vdc və ya 1100Vdc |
• Nominal cərəyanlar: | 32A |
• Qorunma dərəcəsi: | IP20 |
•Məhsul ölçüsü: | 10x38 mm gPV qoruyucuları bağlantısı |
• Nominal qırılma qabiliyyəti: | 33kA |
• Saxlama temperaturu: | -40 ° C ... 90 ° C |
•İş temperaturu: | -40 ° C ... 85 ° C |
• Qoruyucu saxlayıcının enerji itkisi: | 0,37 Vt |
• Nominal izolyasiya gərginliyi: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Qoruyucu tutucular
UL4248-19 Fotovoltaik qoruyucu tutucular
UL486E Naqil terminalları
CSA C22.2 Nº 4248-1 Qoruyucu saxlayıcı qurğular
CSA 22.2 Nº 65 Tel birləşdiricilər
Yerə qənaət edən kompakt dizayn
Elastiklik üçün modul konstruksiya
Asan inteqrasiya üçün TH35 DIN dəmir yolu quraşdırılması
IP20 qoruma səviyyəsi
Barmaq üçün təhlükəsiz dizayn
Rahat sigorta girişi
Əlavə aksesuarlar olmadan kilidlənə bilər
Həm qapalı, həm də açıq vəziyyətdə möhürlənir
Əlavə vizual qoruyucu göstərici
PBT plastik materialdan hazırlanmışdır
960-a qədər alov gecikdirici materialları birləşdirir.
1100VDC-ə qədər fotovoltaik tətbiqlər
PV sətir/massiv səviyyəsində qorunma
İnverter proqramları
Kombinator qutusunun işləməsi
is09001 iatf16949
TUV CE
Çin
növü | led göstərici | Xalis çəki | qablaşdırma |
SFPV-25B-1P | YOX | 60q | 12 ədəd / qutu |
SFPV-25B-2P | YOX | 121 q | 6 ədəd/qutu |
SFPV-25B-3P | YOX | 182 q | 4 ədəd/qutu |
SFPV-25B-4P | YOX | 243 q | 3 ədəd / qutu |

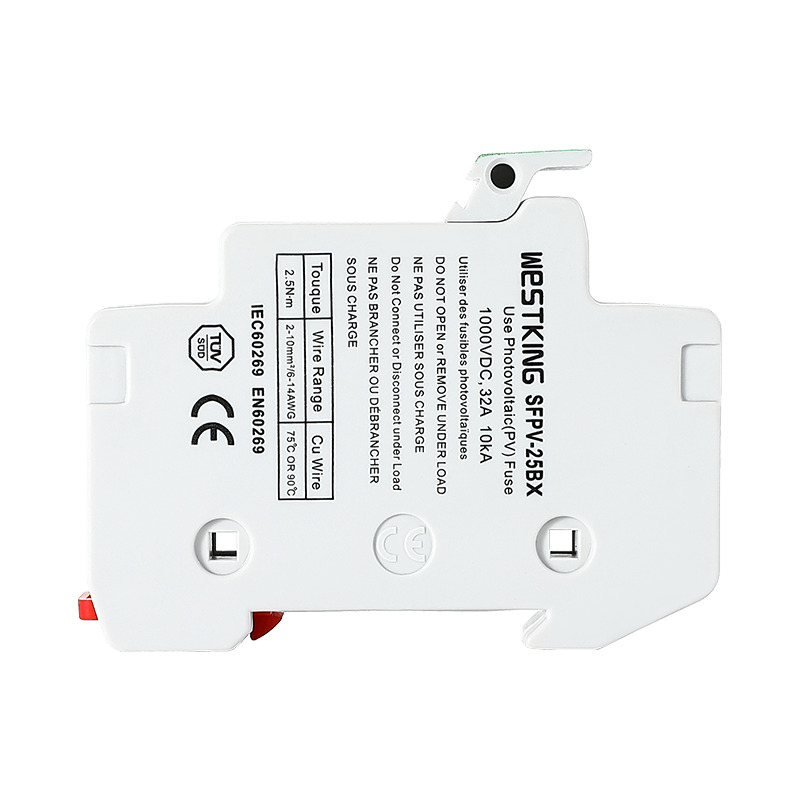

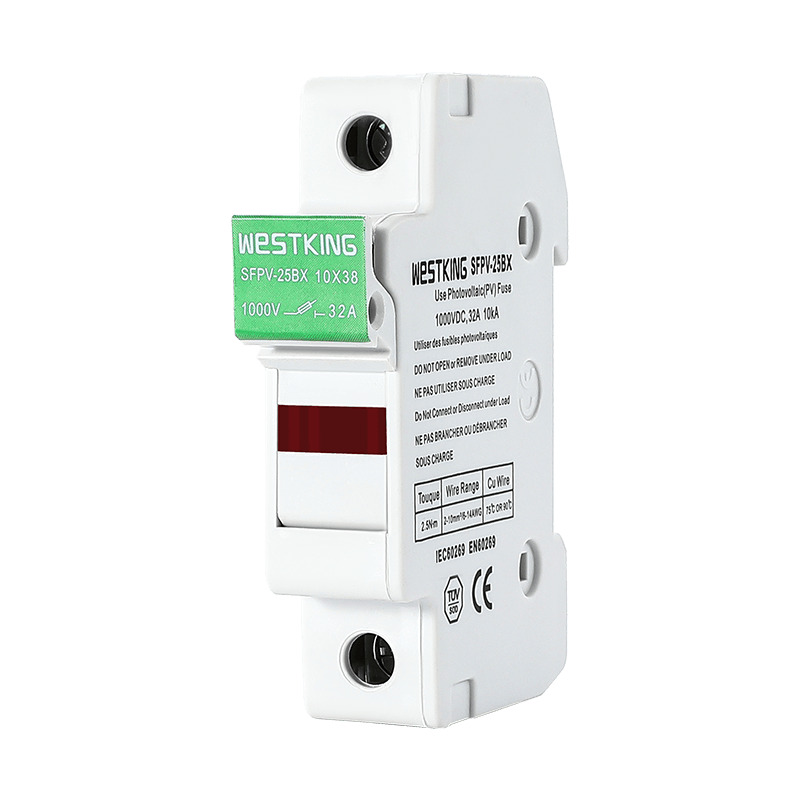

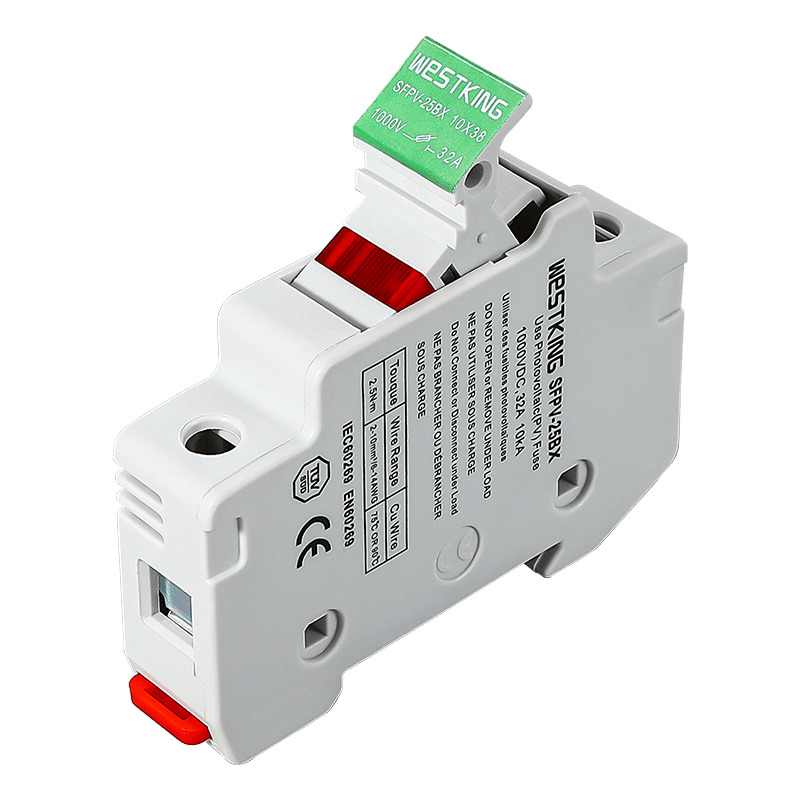

SFPV-25BX-1P | HƏ | 62 q | 12 ədəd / qutu |
SFPV-25BX-2P | HƏ | 125 q | 6 ədəd/qutu |
SFPV-25BX-3P | HƏ | 187 q | 4 ədəd/qutu |
SFPV-25BX-4P | HƏ | 249 q | 3 ədəd / qutu |
WESTKING 10X38mm PV qoruyucu tutucusu Çində fotovoltaik enerji istehsalı tətbiqlərində 30 milyon ədədi keçib. Fotovoltaik qoruyucular adətən əhəmiyyətli temperatur fərqləri olan sərt mühitlərdə açıq havada istifadə olunduğundan, fotovoltaik qoruyucuların material seçimi üçün ciddi tələblər var. Tədqiqat və təkmilləşdirmə mərhələsində WESTKING New Energy Technology Co., Ltd. geniş simulyasiya edilmiş iş şəraiti sınaqları və təsdiqləmələri həyata keçirmişdir. Bazardakı faktiki iş şəraitinə istinad edərək və ekoloji amilləri nəzərə alaraq, WESTKING nəhayət, sərt ekoloji sınaq şərtlərinə tab gətirə bilən bir fotovoltaik tutucu yaratdı. Bu, bir çox texniki transformasiya layihəsi təklifi nümunələrində məhsullarımız üçün istifadəçilərin yüksək qiymətləndirmələri ilə Çin bazarında əla sözlə nəticələndi.
Aşağıda 10X38 mm PV qoruyucu tutucunun tətbiqi mühitləri üçün ətraf mühitin zərərsizləşdirilməsi əmsallarının cədvəli, quraşdırma və naqillərin çəkilməsi təlimatları ilə birlikdə. Zəhmət olmasa, onu diqqətlə oxuyun, çünki bu, fotovoltaik qoruyucuların düzgün istifadəsi üçün çox vacibdir və qoruyucu saxlayıcının xidmət müddətini uzatmaqla nasazlıqları azalda bilər.
Maksimum sıxma anı: 2Nm
Ölçüsü 1-16 mm² (16-6AWG) olan sərt və ya çox telli naqillər üçün WESTKING maksimum 2x6mm² PZ2 və ya 5.5x1mm düz vintaçanlardan (maksimum diametri 6mm) istifadə etməyi tövsiyə edir.
Mühit temperaturu | -40°-ə qədər 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
Reytinqin azaldılması faktoru (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Rütubət | 95% | 90% | 80% | 50% | - | - | - | - |
Reytinqin azaldılması faktoru (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Dirəklərin sayı (yan-yana) | Cari azalma əmsalı (lth) |
1p-3p | 1 |
4P-dən böyük və ya ona bərabərdir | 0.9 |
